Часто задаваемые вопросы о Технике зажима и Технике резания
Техника зажима
Зажимы из темперного чугуна
1 верхняя часть
2 Профильная рейка
3 Нижняя часть
4 Шпиндель с трапециевидной резьбой
5 Прижимная пластина
6 Ручка
Стяжки из цельной стали
1 фиксирующий зажим
2 профильных направляющих
3 скользящий зажим
4 Шпиндель с трапециевидной резьбой
5 Прижимная пластина
6 Ручка
a Размах
Измеряется расстояние от нижнего края верхней прижимной плиты до верхнего края нижней прижимной плиты. Размах — это максимальная длина зажимаемой детали.
b Вылет
Измеряется от внутренней стороны направляющей до центра шпинделя.
x Сечение направляющей
Измеряются ширина и толщина направляющей. Чем больше сечение направляющей, тем больше возможное усилие зажима.
Деревянная рукоятка
Деревянная рукоятка — это классический вариант среди всех типов рукояток. Кроме того, деревянные рукоятки BESSEY обладают особыми преимуществами: они имеют эргономичную форму и заклепаны без заусенцев, что защищает пользователя от травм. Наши деревянные ручки изготавливаются из древесины, сертифицированной по стандарту FSC. Кроме того, при производстве наших деревянных ручек мы не используем лаки, содержащие растворители: лак для деревянных ручек BESSEY является водорастворимым и соответствует стандарту DIN EN71/3.
Пластиковая ручка
Современная двухкомпонентная рукоятка из высококачественного пластика, специально разработанная для струбцинок, идеально лежит в руке. Благодаря своей симметричной форме рука всегда захватывает рукоятку в нужном месте, независимо от того, беретесь ли вы за нее сверху или снизу. Обе пластиковые составляющие (твердый и мягкий материал) повторяют движение вращения при затягивании. Это гарантирует оптимальный захват и удобство в обращении.
Откидная рукоятка
Откидная рукоятка обладает всеми преимуществами двухкомпонентной пластиковой рукоятки. Кроме того, её можно откинуть на 90° и повернуть на 360° без соприкосновения с направляющей, что обеспечивает быструю и удобную работу — даже в труднодоступных местах. При этом откидная рукоятка создаёт дополнительный рычажный эффект при затягивании.
Рукоятка-рычаг
Рукоятка с рычагом, имеющая закругленные концы, обеспечивает хорошую передачу усилия благодаря дополнительному рычажному эффекту — даже в условиях ограниченного пространства. Зажимные инструменты с рычажной рукояткой часто используются в металлообрабатывающей промышленности: рычажная рукоятка нечувствительна к брызгам сварки и может быть надежно затянута и ослаблена даже в масляных или загрязненных перчатках. Для пользователя рычажная рукоятка также обеспечивает комфорт, поскольку ее концы имеют удобную для рук закругленную форму.
Рычажная рукоятка
Зажимы с рычажной рукояткой используют совершенно иной подход к технологии рукояток и связанному с ней созданию зажимного усилия. Зажим использует естественную силу рычага. Вместо резьбы он оснащен, подобно трещотке, фиксирующим механизмом с зубчатым сегментом. Таким образом, с минимальными усилиями быстро достигаются высокие значения зажимного усилия. Механизм разжатия, встроенный в рукоятку, также позволяет быстро снять струбцину. Благодаря простоте в обращении рычажные струбцины обеспечивают в пять раз более быстрое затягивание, чем традиционные струбцины с винтом.
Зажимы с рычажной рукояткой часто используются в тех случаях, когда необходимо быстро установить и снова отпустить большое количество зажимов. Многоступенчатый фиксирующий механизм обеспечивает плавное, быстрое и практически на 100 % устойчивое к вибрациям затягивание. В оригинальных рычажных зажимах BESSEY GH эксцентрик изготовлен из спеченной стали и благодаря этому отличается особой износостойкостью.
Ручка-насос
Высококачественная двухкомпонентная пластиковая рукоятка с рычагом-насосом, расположенным за направляющей, обеспечивает удобный доступ с обеих сторон. Толкающее движение при нажатии на рычаг позволяет быстро зафиксировать зажим, а встроенный в рукоятку механизм разжатия — быстро его отпустить. Кроме того, рукоятка-насос управляется одной рукой, благодаря чему вторая рука остается свободной для работы с другими инструментами.
Винтовые струбцины из цельной стали проходят термообработку и обладают упругой характеристикой зажима. Под нагрузкой они могут слегка изгибаться, что позволяет им гасить вибрации. Это делает их идеальными для обработки металла или применений, в которых действуют динамические силы.
Основное отличие:
Литой чугун = жесткий, точный, идеально подходит для склеивания дерева
Цельностальные = эластичные, гасящие вибрации, идеально подходят для металла при сварке, для дерева при работе с вибрациями, например, при пилении или шлифовании
Здесь вы найдете инструкцию в формате PDF для двух типов печатных форм:
1. Оборченные печатные пластины для постоянной установки имеют гладкую поверхность (рис. слева)
2. Сменные печатные пластины имеют по периметру цилиндрического края ребристые выступы (рис. справа)
Монтаж печатных пластин (скачать PDF)Чтобы надолго сохранить высокое качество винтового зажима, необходимо обеспечить его правильный уход.

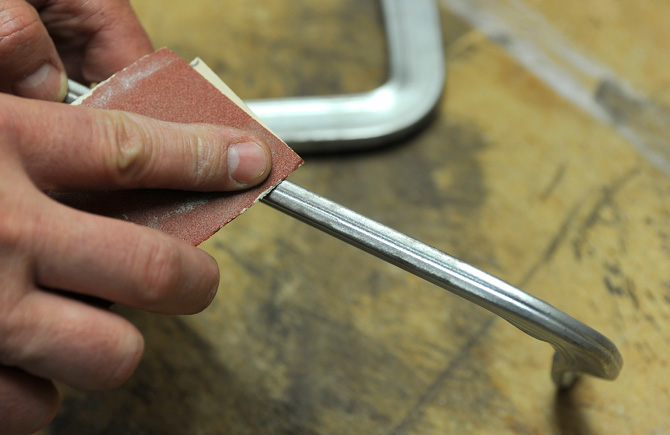

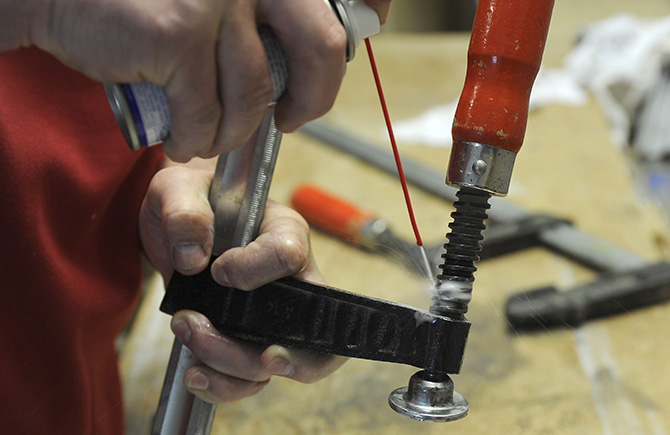

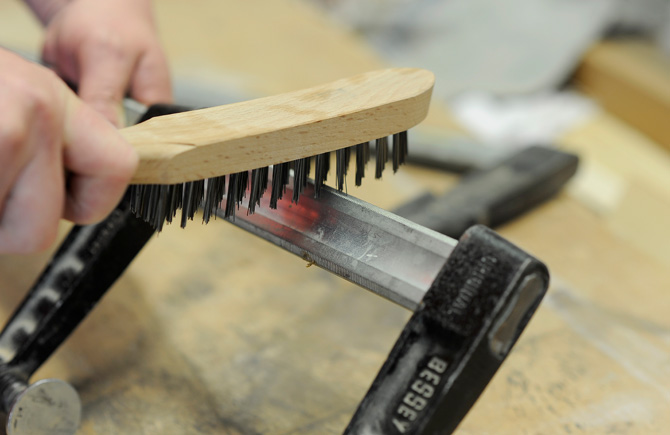

Принцип действия винтового зажима основан на трении и заклинивании между направляющей и скользящей скобой. Поэтому важно, чтобы на направляющей всегда не было жира, масла или засохшего клея. Особенно опасны для рельса воски и антиадгезивы, содержащие силикон. Такие остатки необходимо удалять как можно скорее с помощью растворителя, металлической щетки или наждачной бумаги. Как шпиндель, так и шарнир прижимной пластины следует регулярно смазывать небольшим количеством масла. Для этого особенно подходит масло-спрей . Таким образом, плавный ход винтового зажима при оптимальной силе зажима сохраняется надолго.
Что делать, если винтовой струбцина проскальзывает?

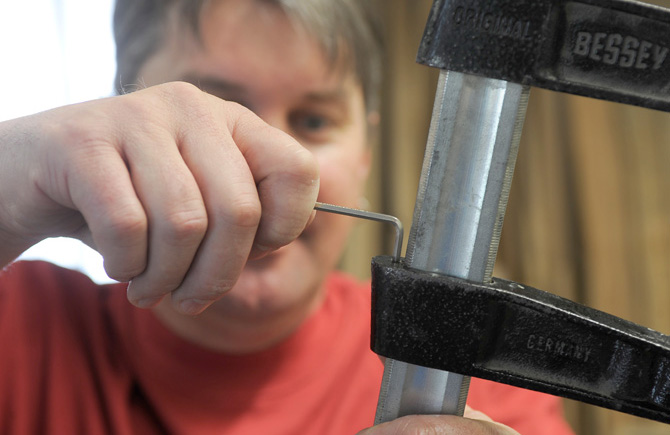

Если на винтовом зажиме из ковкого чугуна имеется винт без головки, предотвращающий проскальзывание скользящей скобы, его можно подтянуть на четверть оборота в случае ослабления зажима. В случае полностью стальных винтовых струбцин следует обращать внимание на появление блеска на направляющей, так как это может привести к соскальзыванию скользящей скобы. Если видны блестящие участки, их можно зашкурить с обеих сторон наждачной бумагой зернистостью 100, что позволит вновь обеспечить безопасность работы.
|
|
|
|
|
|
|
|
Различные вылеты и растяжки винтовых струбцин могут создавать проблемы при хранении.

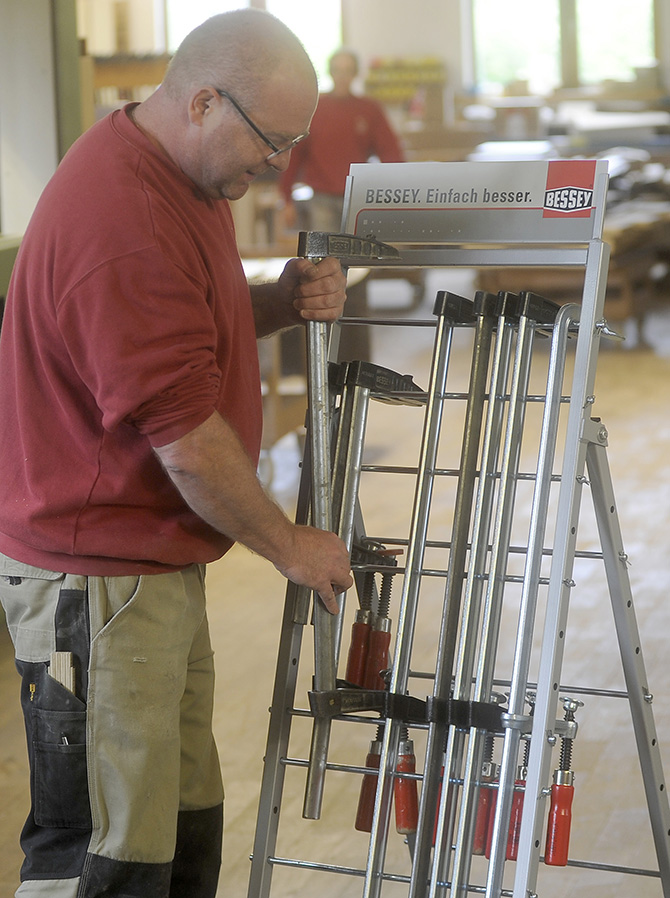

Практичным решением этой проблемы служит тележка для струбцинок . На этой прочной металлической конструкции с роликами струбцинки можно подвесить, рассортировав их по размерам. Кроме того, мобильная тележка для струбцинок обеспечивает более гибкую и быструю работу , поскольку все винтовые струбцинки всегда находятся под рукой и могут быть аккуратно рассортированы непосредственно в месте использования.
Еще одним вариантом хранения является стационарная стеллажная система для струбцинок, на которую струбцинки просто насаживаются.
| Оригинальные зажимы BESSEY Температурный литой зажим |
Второй ассортимент от BESSEY |
Третья линейка от BESSEY |
||||
|---|---|---|---|---|---|---|
| TG…-2K | TG… | TG…K | TPN…-2K | TPN… | TGRC… | |
| Ширина зажима a | 100–1 000 мм | 100–1 000 мм | 160–400 мм | 160–1 000 мм | 100–2 000 мм | 100–1 500 мм |
| Вынос b | 50–175 мм | 50–175 мм | 80–175 мм | 80–175 мм | 50–175 мм | 50–175 мм |
| Макс. усил зажима до | 6 000 Н | 6 000 Н | 6 000 Н | 5 500 Н | 5 500 Н | 5 500 Н |
| Заменяемая без инструментов прижимная пластина (от 80 мм вылет) |
✔ | ✔ | ✔ | – | – | – |
| Усиленное литье | ✔ | ✔ | ✔ | – | – | – |
| Защита от скольжения (от 80 мм вылет) |
✔ | ✔ | ✔ | – | – | – |
| Профиль рельса | Оптимизированный профиль | Оптимизированный профиль | Оптимизированный профиль | Стандартный профиль | Стандартный профиль | Простой профиль |
| Права на интеллектуальную собственность | ✔ | ✔ | ✔ | – | – | – |
| Оригинальный BESSEY Винтовой зажим из термостойкого чугуна |
Второй ассортимент от BESSEY |
Третья линейка от BESSEY |
|||
|---|---|---|---|---|---|
| TGK…-2K | TGK… | TGK…K | TKPN… | TGKR… | |
| Ширина зажима a | 400–3 000 мм | 400–3 000 мм | 500–3 000 мм | 500–3 000 мм | 500–2 000 мм |
| Вынос b | 120 мм | 120 мм | 120 мм | 120 мм | 120 мм |
| Макс. усил зажима до | 7 000 Н | 7 000 Н | 7 000 Н | 6 500 Н | 6 500 Н |
| Заменяемая без инструментов прижимная пластина | ✔ | ✔ | ✔ | – | – |
| Усиленное литье | ✔ | ✔ | ✔ | – | – |
| Защита от скольжения | ✔ | ✔ | ✔ | – | – |
| Профиль рельса | Оптимизированный профиль | Оптимизированный профиль | Оптимизированный профиль | Стандартный профиль | Простой профиль |
| Права на интеллектуальную собственность | ✔ | ✔ | ✔ | – | – |
| Оригинальные зажимы BESSEY Цельностальные винтовые струбцины |
Второй ассортимент BESSEY classiX |
|||||
|---|---|---|---|---|---|---|
| GZ…-2K | GZ… | GZ…K | GZ…KG | GS… | GS…K | |
| Размах a | 100–1 250 мм | 100–1 250 мм | 160–1 250 мм | 250–600 мм | 100–1 000 мм | 160–1 000 мм |
| Вылет b | 60–140 мм | 60–140 мм | 80–140 мм | 120 мм | 50–140 мм | 80–140 мм |
| Усилие зажима до | 6 000 Н | 6 000 Н | 6 000 Н | 5 000 Н | 5 000 Н | 5 000 Н |
| Заменяемая без использования инструментов прижимная пластина (при вылете от 80 мм) |
✔ | ✔ | ✔ | ✔ | – | – |
| Усиленный литой | ✔ | ✔ | ✔ | ✔ | – | – |
| Оптимизированный профиль рельса | ✔ | ✔ | ✔ На 20 % больше усилие затяжки на один оборот шпинделя | ✔ | – | – |
| Права на интеллектуальную собственность | ✔ | ✔ | ✔ | ✔ | – | – |
| Оригинал BESSEY Зажимной рычаг |
Вторая линейка BESSEY classiX |
|
|---|---|---|
| GH… | GSH… | |
| Ширина зажима a | 100–1 250 мм | 100–1 000 мм |
| Вынос b | 60–140 мм | 50–140 мм |
| Макс. усил зажима до | 8 500 Н | 7 500 Н |
| Эксцентр из спеченной стали | ✔ особо износостойкий, низкое трение благодаря повышенной твердости поверхности |
– |
| Оптимизированный профиль рейки | ✔ большие резервы силы благодаря равномерному наращиванию зажимной силы – особенно при полной ширине зажима |
– |
| Права на интеллектуальную собственность | ✔ | – |
Техника резания
В обычных ножницах для листового металла лезвие и рукоятка традиционно коваются из одного куска. Режущая сила определяется соотношением длины лезвия к длине рукоятки.

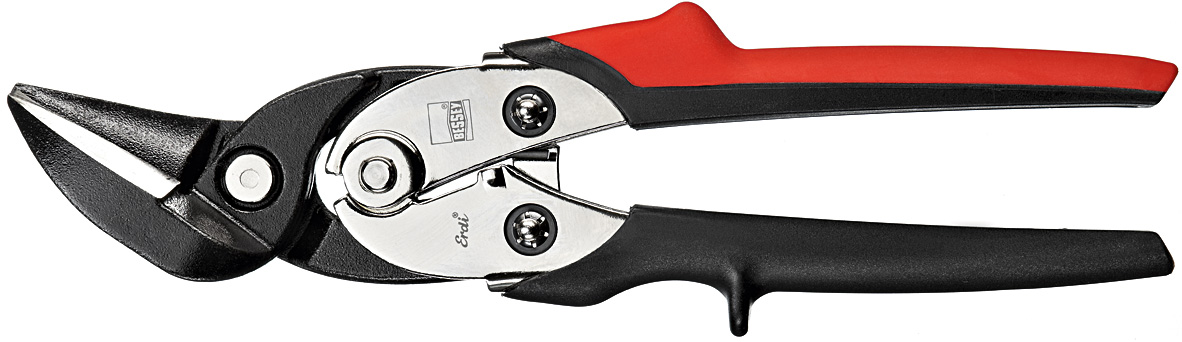

Ручные ножницы для листового металла с рычажным механизмом состоят из режущей головки и рукоятки. Обе детали имеют шарнирное соединение, что обеспечивает дополнительный рычажный эффект.

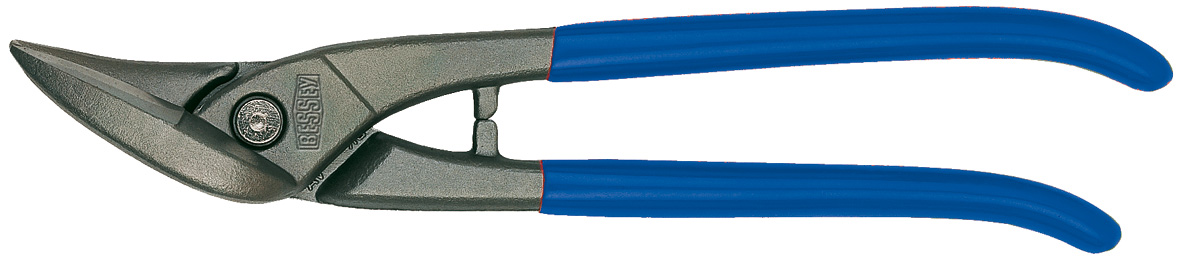

Ножницы «Идеал»
Эти ножницы в полной мере оправдывают свое название. Ведь ножницы «Идеал» — настоящие «универсалы». С их помощью можно прорезать лист насквозь (сквозной рез), а также вырезать большие и малые контуры или радиусы (фигурный рез). При этом не имеет значения, выполняете ли вы резку по краю листа (обрезка) или в середине листа. Конечно, с помощью ножниц «Идеал» вы также можете выполнять простые работы по вырезанию выемок.
Фигурные ножницы
Фигурные ножницы лучше всего подходят для выполнения тонких, узких радиальных разрезов в прикраевой зоне листа. Благодаря филигранной форме лезвий этих ножниц вы можете без труда вырезать чрезвычайно узкие фигуры или кривые.
Проходные ножницы
Вы хотите разрезать лист по середине и/или в прикраевой зоне? Тогда ножницы для продольной резки — это именно то, что вам нужно. Благодаря длинным лезвиям этих инструментов вы сможете быстро, с минимальными усилиями и при этом точно обрезать и вырезать выемки даже в листах большого формата.
С приобретением в 1979 году компании Diener Werkzeugfabrik GmbH, имеющей богатую историю, компания BESSEY целенаправленно расширила свой ассортимент продукции за счет направления режущих инструментов. Бренд Erdi, который уже тогда был известен своими высококачественными ножницами для резки листового металла, был интегрирован в компанию и продолжил свое существование в качестве самостоятельного бренда под эгидой BESSEY. Сегодня название BESSEY Erdi обозначает множество режущих инструментов, которые сочетают в себе инновационный потенциал и стандарты качества BESSEY с многолетним опытом и традициями ножниц Erdi. Таким образом, пользователи получают гарантию высокого качества и единую идентичность бренда в рамках ассортимента BESSEY.
Правые ножницы заточены и сконструированы таким образом, что с их помощью можно легко вырезать правые радиусы (то есть дугу слева направо). Радиусы справа налево лучше всего вырезать левыми ножницами.
Часто считается, что правые ножницы предназначены для правшей, а левые — для левшей. Это неверно. Напротив . Если вы, будучи правшой, вырезаете радиус правыми ножницами (см. ниже, слева направо), вы делаете движение от запястья наружу. С левыми ножницами (радиус тогда справа налево) — движение от запястья внутрь. Что значительно эргономичнее.
На результат влияет не только качество ножниц. Важно также правильно обращаться с этим инструментом:

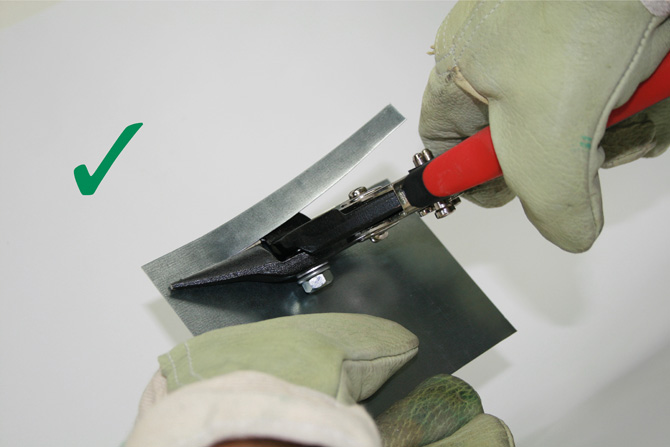

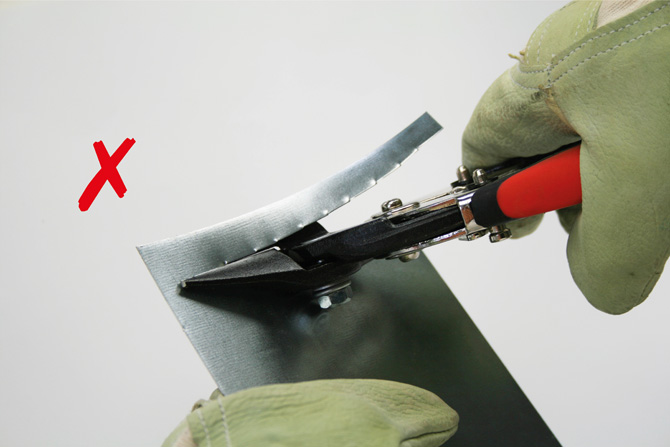

Лист необходимо уложить на режущую губку. Только в этом случае благодаря радиусам резания будет достигнут оптимальный результат реза. Если лист не уложен на режущую губку, он деформируется. Следствием этого являются повышенные затраты усилия и сокращение срока службы.

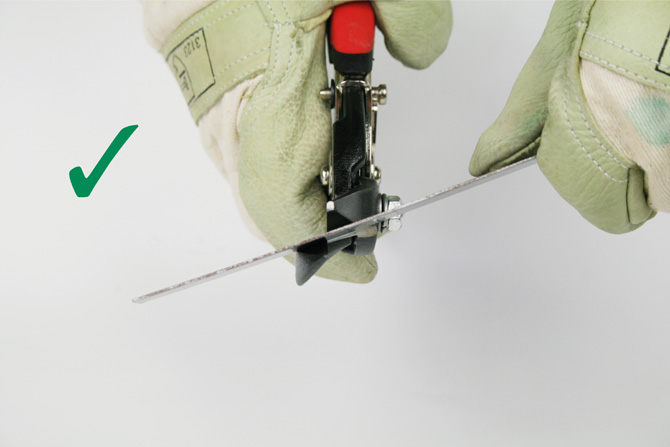

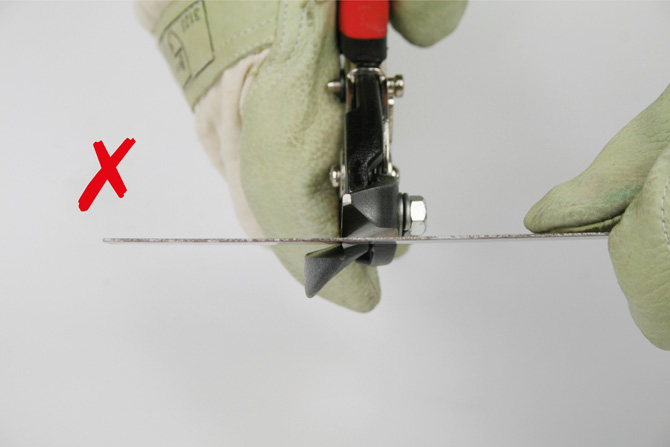

Для резки ножницы широко раскрываются, а лист максимально за двига ется в губки ножниц . Во время резки ножницы не следует закрывать до конца: уже примерно на ¾ длины реза ножницы следует открыть и снова закрыть. Только так можно получить срез без заусенцев. При полном закрытии ножниц при каждом разрезе на конце среза образуются небольшие поперечные трещины.

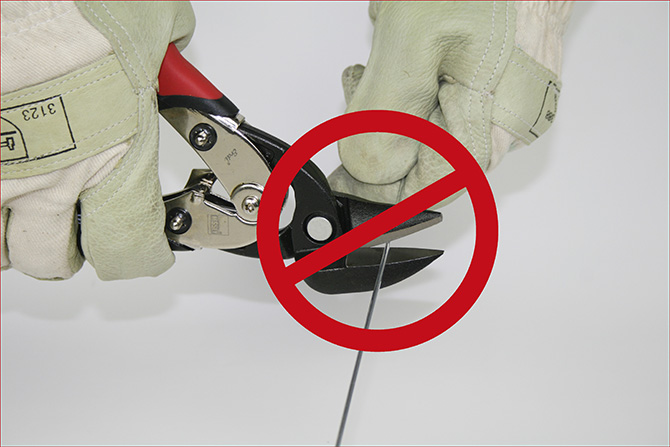

Кроме того, важно помнить, что ручные ножницы по металлу следует использовать только для резки тонких листов из мягких металлов и стали . Они не подходят для разрезания круглых и угловатых металлических форм, таких как, например, проволока, поскольку это приведет к выламыванию режущих кромок.
|
|
|
|
|
|
|
|
Если ручной силы недостаточно для резки листа, это может быть вызвано двумя причинами: либо лезвия просто затупились, либо лист, возможно, слишком толстый. Ведь при использовании ручных ножниц для резки листа необходимо следить за тем, чтобы резать только листы толщиной от 1,2 до 1,9 мм. Однако это всегда зависит от марки листа, а также от качества режущих кромок.
